Metal konstrüksiyon dünyasında, her başarılı projenin temelinde doğru malzeme seçimi ve hassas hesaplamalar yatar. Özellikle inşaat, makine imalatı, otomotiv ve endüstriyel raf sistemleri gibi sektörlerde sıklıkla kullanılan dikdörtgen profiller, yüksek mukavemetleri ve işlenebilirlikleri ile mühendislerin vazgeçilmezidir. Ancak, projenin bütçesini, taşıyıcı sistemin statik yükünü ve lojistik süreçlerini optimize etmek için dikdörtgen profil ağırlık tablosu verilerine hakim olmak kritik bir öneme sahiptir.
Doğru ağırlık hesaplaması yapmak, sadece maliyet planlaması için değil, aynı zamanda yapının güvenliği ve uzun ömürlülüğü için de temel bir gerekliliktir. Yanlış hesaplanan bir ağırlık, taşıyıcı sistemin kapasitesinin aşılmasına, malzeme israfına veya daha kötüsü yapısal risklere yol açabilir. Bu kapsamlı rehberde, dikdörtgen profillerin ağırlıklarını nasıl hesaplayacağınızı, ağırlık tablolarını nasıl okuyacağınızı ve malzeme seçiminde dikkat etmeniz gereken teknik incelikleri detaylıca ele alacağız.
Dikdörtgen Profil Nedir ve Neden Önemlidir?
Dikdörtgen profiller, yapısal çelikten üretilen, içi boş ve dikdörtgen kesitli metal çubuklardır. Bu profiller, yüksek mukavemet-ağırlık oranları sayesinde hem estetik hem de fonksiyonel çözümler sunar. Köşeli yapıları, kaynak yapımını, montaj işlemlerini ve bağlantı detaylarını son derece kolaylaştırır. İstanbul Sancaktepe kutu profil ihtiyaçlarınızda olduğu gibi, yerel tedarikçilerle çalışırken ürünün teknik spesifikasyonlarını bilmek, doğru ürünü sipariş etmenizi ve projenize en uygun malzemeyi temin etmenizi sağlar.
Profilin ağırlığını bilmek, sadece bir maliyet kalemi değildir. Çelik konstrüksiyon binalarda veya sanayi tipi raf sistemlerinde, zemine binen yükün hesaplanması tamamen kullanılan çelik profillerin birim ağırlıklarına bağlıdır. Eğer ağırlık tablosu verilerini dikkate almadan bir tasarım yaparsanız, statik hesaplamalarda ciddi hatalar meydana gelebilir. Ayrıca, dikdörtgen profillerin sağladığı yapısal bütünlük, modern mimaride geniş açıklıkların güvenle geçilmesine imkan tanır.
Dikdörtgen Profil Ağırlık Tablosu Nasıl Okunur?

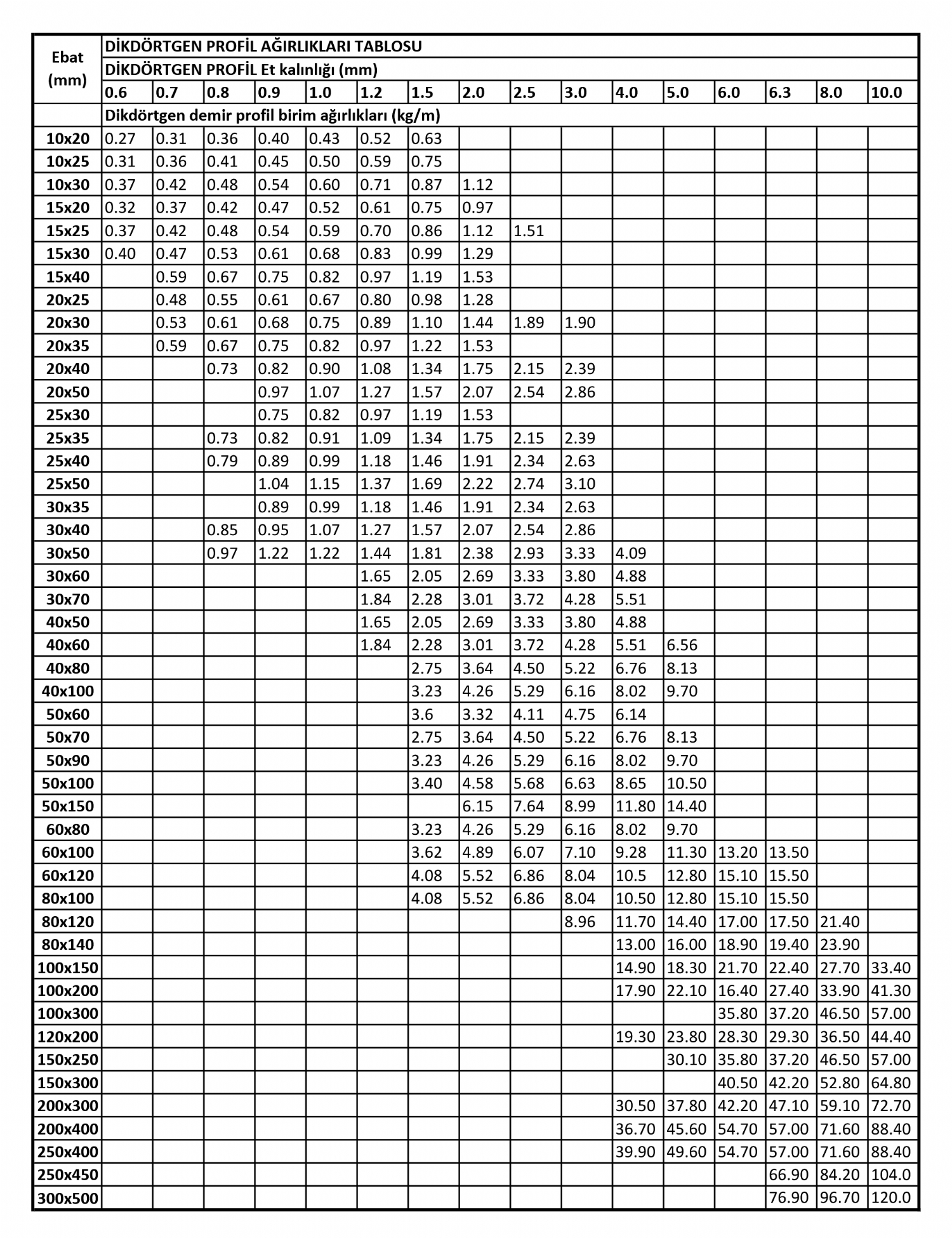

Ağırlık tabloları, mühendislerin ve satın alma uzmanlarının en çok başvurduğu teknik dokümanlardır. Bu tablolar genellikle profilin dış boyutlarını (genişlik x yükseklik) ve et kalınlığını (mm cinsinden) temel alır. Standart bir tabloda genellikle şu sütunlar bulunur:
- Dış Boyutlar (mm): Profilin en ve boy ölçüleri, tasarımın temelini oluşturur.
- Et Kalınlığı (mm): Metalin sac kalınlığı, profilin dayanıklılığını doğrudan etkiler.
- Birim Ağırlık (kg/m): Profilin bir metresinin kaç kilogram olduğunu gösterir; maliyet ve yük hesaplamaları için ana veridir.
Örneğin, 40×60 mm boyutlarında ve 2 mm et kalınlığında bir profilin ağırlığını bulmak için tablodaki kesişim noktasına bakmanız yeterlidir. Bu değer, size o profilin metre başına düşen ağırlığını verir. Toplam ağırlığı bulmak için ise bu değeri, kullanacağınız toplam profil uzunluğu ile çarpmalısınız. Unutmayın, bu tablolardaki değerler teoriktir. Üretim toleransları gereği, gerçek ağırlıkta çok küçük sapmalar olabilir.
Tabloları okurken dikkat etmeniz gereken bir diğer nokta ise birimlerdir. Bazı tablolar kg/m cinsinden verirken, bazıları profilin tamamı (örneğin 6 metre boy) için toplam ağırlığı verebilir. Bu nedenle tabloyu incelemeden önce sütun başlıklarını mutlaka kontrol etmelisiniz. Ayrıca, profilin köşe radyusları (kavisleri) da ağırlığı etkileyen faktörlerden biridir.
Profil Ağırlığı Hesaplama Formülü ve Teknik Yaklaşım
Her zaman elinizin altında bir tablo bulunmayabilir veya standart dışı bir profil kullanıyor olabilirsiniz. Bu durumda, temel geometri ve çeliğin özgül ağırlığı bilgisini kullanarak kendi hesaplamanızı yapabilirsiniz. Çeliğin yoğunluğu yaklaşık olarak 7.85 g/cm³ (veya 7850 kg/m³) olarak kabul edilir.
Basit bir dikdörtgen profilin bir metre ağırlığını hesaplamak için şu adımları izleyebilirsiniz:
- Çevre Hesaplama: Profilin dış çevresini hesaplayın: 2 x (Genişlik + Yükseklik).
- Kesit Alanı: Profilin kesit alanını hesaplayın (yaklaşık olarak): Çevre x Et Kalınlığı.
- Ağırlık Hesaplama: Bulduğunuz alanı yoğunluk (7.85) ile çarpın.
Bu formül, mühendislik yaklaşımlarında hızlı bir tahmin yürütmenize yardımcı olur. Ancak, hassas projelerde üreticinin sağladığı dikdörtgen profil ağırlık tablosu verilerini baz almak her zaman daha güvenlidir. Özellikle yüksek statik yük taşıyan projelerde, teorik hesaplamaların yanı sıra ürün sertifikalarındaki değerler esastır.
Malzeme Seçiminde Dikkat Edilmesi Gereken Teknik Faktörler
Sadece ağırlık tablosuna bakarak seçim yapmak çoğu zaman yeterli değildir. Projenizin ihtiyaçlarına göre aşağıdaki faktörleri de göz önünde bulundurmalısınız:
- Kullanım Alanı ve Çevresel Koşullar: İç mekan mı yoksa dış mekan mı? Dış mekan projelerinde korozyona karşı dirençli (galvanizli veya boyalı) profiller tercih edilmelidir.
- Statik Yük Kapasitesi: Profilin ağırlığı tek başına yeterli değildir; profilin “atalet momenti” ve “mukavemet momenti” değerleri, yük taşıma kapasitesini belirler.
- Et Kalınlığı Seçimi: Daha kalın etli profiller daha fazla ağırlık ve dayanıklılık sunar. Ancak bütçe kısıtlıysa veya yapı çok ağır olmamalıysa, daha ince etli ama daha yüksek mukavemetli çelik kaliteleri tercih edilebilir.
- Toleranslar ve Standartlar: TSE veya uluslararası standartlara (EN 10219 gibi) uygun üretim yapan firmalar, ağırlık konusunda daha tutarlı veriler sunar.
Lojistik, Depolama ve İstifleme Avantajları
Profil ağırlıklarını bilmek, nakliye planlaması için de kritiktir. Bir kamyonun veya tırın taşıma kapasitesi sınırlıdır. Örneğin, 20 tonluk bir taşıma kapasitesine sahip bir araca kaç metre profil yükleneceğini hesaplamak için, toplam ağırlığı birim ağırlığa bölmeniz gerekir. Bu hesaplama, nakliye maliyetlerini optimize etmenizi sağlar.
Depolama aşamasında ise, profillerin ağırlığına göre raf sistemleri veya istifleme yöntemleri belirlenmelidir. Ağırlığı yüksek profillerin alt kısımlara, daha hafif olanların ise üst kısımlara yerleştirilmesi, iş güvenliği açısından hayati önem taşır. Ayrıca, profillerin ağırlığını bilmek, vinç veya forklift gibi kaldırma ekipmanlarının kapasitesini doğru seçmenize de yardımcı olur. Yanlış istifleme, profillerin eğilmesine veya bükülmesine neden olabilir, bu da malzemenin kullanılamaz hale gelmesine yol açar.
Çelik Profil Standartları ve Kalite Belgeleri
Dünya genelinde çelik profiller belirli standartlara göre üretilir. Bu standartlar, profilin kimyasal bileşiminden mekanik özelliklerine kadar her şeyi belirler. Türkiye’de en yaygın kullanılan standartlar TS EN 10219 (Soğuk şekillendirilmiş kaynaklı yapısal içi boş profiller) ve TS EN 10210 (Sıcak şekillendirilmiş yapısal içi boş profiller) standartlarıdır.
Ürün satın alırken, tedarikçinizden mutlaka ürünün standartlara uygunluk belgesini ve test raporlarını talep edin. Bu belgeler, profilin ağırlığının ve mukavemetinin beyan edilen değerlerle örtüştüğünü kanıtlar. Kalitesiz veya standart dışı profiller, ağırlık tablosunda yazan değerlerden sapma gösterebilir ve bu durum projenizin güvenliğini riske atabilir. Daha detaylı teknik bilgi için ISO (Uluslararası Standardizasyon Örgütü) web sitesi üzerinden çelik yapı standartlarını inceleyebilirsiniz.
Proje Yönetiminde Profil Ağırlığının Rolü
Büyük ölçekli çelik konstrüksiyon projelerinde, malzeme yönetimi başarının anahtarıdır. Dikdörtgen profillerin ağırlığını önceden bilmek, sadece satın alma aşamasında değil, aynı zamanda şantiye içi lojistikte de büyük bir avantaj sağlar. Vinç operasyonları, malzeme sevkiyatı ve montaj sırası, kullanılan profillerin ağırlığına göre optimize edilir.
Örneğin, hafif profiller daha hızlı montaj edilebilirken, ağır profiller daha güçlü bir temel ve bağlantı elemanı gerektirir. Bu nedenle, tasarım aşamasında ağırlık tablosunu bir rehber olarak kullanmak, şantiyedeki operasyonel verimliliği doğrudan artırır. Ayrıca, atık yönetimi açısından da ağırlık verileri önemlidir; kesim sonrası oluşacak fire miktarını tahmin etmek, maliyetleri daha doğru kontrol etmenizi sağlar. Doğru malzeme yönetimi, projenin zamanında ve bütçe dahilinde tamamlanmasını sağlar.
Sıkça Sorulan Sorular ve Pratik İpuçları
Soru: Profil ağırlık tablosundaki değerler neden gerçek tartımdan biraz farklı çıkıyor?
Cevap: Çelik üretiminde belirli bir tolerans payı vardır. Ayrıca, profilin köşelerindeki radyus (kavis) miktarı, ağırlığı milimetrik olarak etkiler. Tablolar genellikle teorik ağırlığı verir, ancak üretimdeki küçük sapmalar doğal kabul edilir.
Soru: Paslanmaz profil ile siyah sac profilin ağırlığı aynı mıdır?
Cevap: Hayır, paslanmaz çeliğin yoğunluğu ile karbon çeliğinin (siyah sac) yoğunluğu birbirinden farklıdır. Bu nedenle paslanmaz profil kullanacaksanız, paslanmaz için özel hazırlanmış ağırlık tablolarını kullanmalısınız.
Soru: Profil ağırlığı hesaplarken nelere dikkat etmeliyim?
Cevap: Hesaplamalarınızda profilin dış ölçülerini ve et kalınlığını doğru girdiğinizden emin olun. Ayrıca, profilin boyunun (genellikle 6 veya 12 metre) doğru hesaplandığından ve birimlerin (mm, kg, m) birbirine uyumlu olduğundan emin olun.
İpucu: Projenizde çok miktarda profil kullanacaksanız, toplam ağırlığı hesaplarken %2-3 oranında bir fire payı eklemeyi unutmayın. Kesim işlemlerinde oluşacak kayıplar, toplam malzeme ihtiyacınızı artıracaktır. Ayrıca, kaynak malzemeleri ve boya gibi ek unsurların da toplam ağırlığa küçük bir miktar ek getireceğini göz ardı etmeyin. Profesyonel projelerde her zaman bir miktar fazladan malzeme bulundurmak, montaj sırasında oluşabilecek beklenmedik durumlar için sigorta görevi görür.
Sonuç: Doğru Bilgi, Güvenli Yapılar
Sonuç olarak, dikdörtgen profil ağırlık tablosu, her mühendisin, mimarın ve inşaat ustasının elinin altında bulunması gereken temel bir referans kaynağıdır. Doğru verilerle yapılan hesaplamalar, projelerinizi daha güvenli, daha ekonomik ve daha verimli hale getirir. İster küçük bir tadilat işi olsun ister büyük bir endüstriyel tesis kurulumu, malzeme ağırlığını bilmek her zaman bir adım önde olmanızı sağlar. Başarılı bir mühendislik projesi, detaylarda gizlidir ve bu detayların başında gelen malzeme ağırlığı, yapınızın geleceğini belirler. Doğru planlama, başarılı bir projenin ilk adımıdır.
